Hallo zusammen
Dies soll eine kurze Anleitung sein, wie man einen Tacho an der Sfera NSl ausbaut.
Dies wird nötig, wenn man z.B. die Batterie der Uhr wechseln will, oder einen anderen tacho verbauen möchte.
a) wo sitzt der Tacho?
b) Beginn des Ausbaus

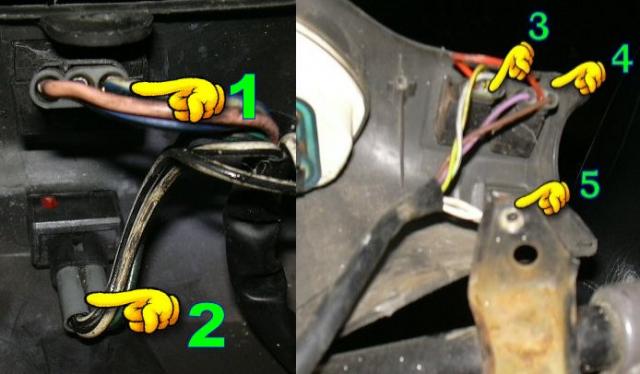

als erstes werden die Spiegel 1+2 abgeschraubt.
anschließend müssen noch die 3 Verkleidungsschrauben 3-5 gelöst werden.
c) Jetzt kann man die vordere Verkleidung schon abnehmen und hat folgenden Anblick
d) Nun müssen die Stecker aus der vorderen Verkleidung gezogen werden.
1 = Blinker
2 = E-Starter
3 = Abblendlicht
4 = Fernlicht
5 = Hupe
ACHTUNG
Am besten markiert man sich die Stecker für Abblendlicht und Fernlicht, dann ist es einfacher beim Zusammenbau, denn beide Stecker passen in beide Schalter, vertauscht man sie aber, geht das gesamte Licht nicht mehr !

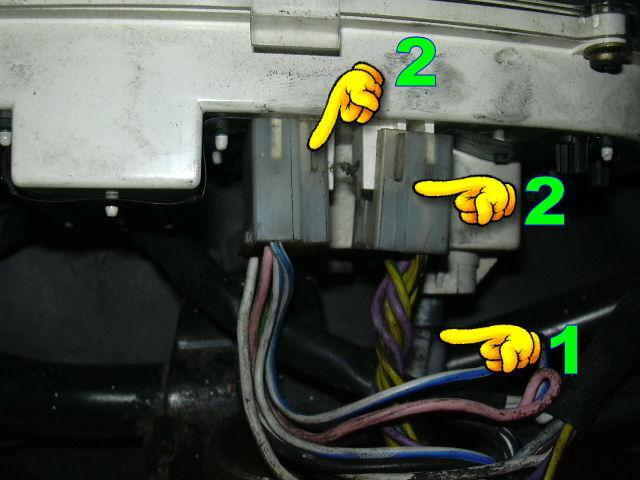

e) Jetzt werden die restlichen Stecker und die Tachowelle aus dem Tacho entfernt.
1 = Tachowelle
2 = Stromversorgung Tacho
3 =Stromversorgung Tacho
Die Tachowelle ist mit 2 Nasen im Tacho eingerastet. Am einfachsten löst man sie mit einer Spitzzange.

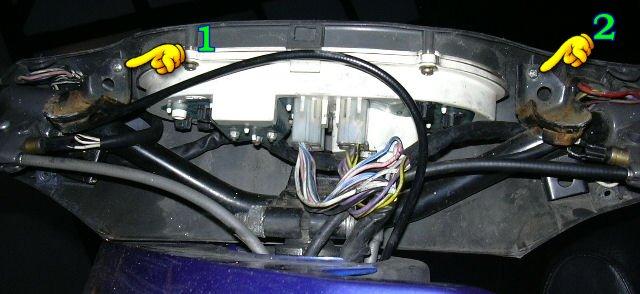

f) die hintere Verkleidung ist noch mit 2 Schrauben 1+2 am Lenker befestigt.
g) nun hat man die hintere Verkleidung samt Tachoeinheit lose in der Hand.

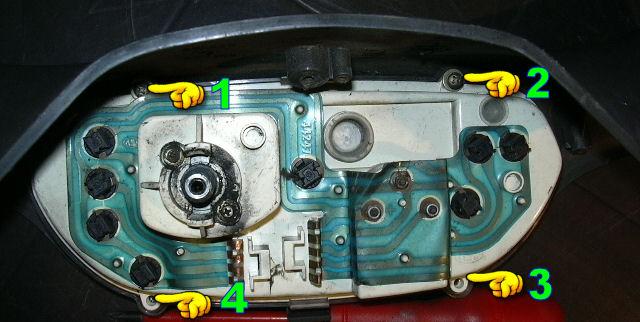

Um den Tacho aus der Verkleidung zu bekommen müssen nun noch 4 Schrauben 1-4gelöst werden.

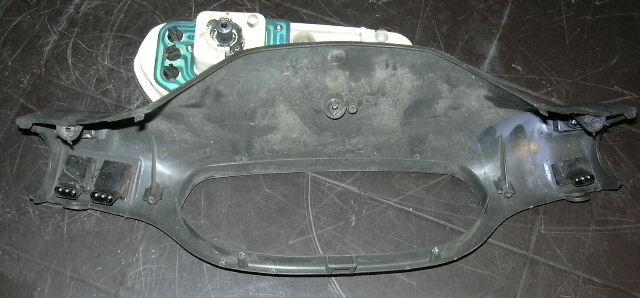

g) nun hat man den Tacho zur weiteren Bearbeitung frei.
Der Zusammenbau geht dann in umgekehrter Reihenfolge.
Gruß Michael
