Anlassermotor testen

Technische Daten:
-Nennspannung 12V ; - Nennleistung 0,15KW; - links drehend; - zu verwendene Batterie: 12V 4Ah; linksdrehend


Tests

Im Leerlauf (also ihne das ein Ritzel die Kraft auf die Riemenscheibe überträgt) und einer Batteriespannung
von über 11,7Volt darf 10 A nicht übersteigen. Die Drehzahl soll bei über 18 000 UPM liegen.


Der Test ist eher nix für den Hobbyschrauber
Bremst man den Motor ab bei einer Batteriespannung von über 10V bis eine Stromaufnahme von 40A
angezeigt wird sollte das Drehmemont größer als 0,014kgm sein und die Drehzahl darf nicht unter 10 000 UPM liegen.
Ist wie gesagt nix unbedingt zum selber messen ohne die dazu nötigen Messgeräte,
aber der Vollständigkeit halber wollte ich es erwähnt haben.


Der Test ist eher nix für den Hobbyschrauber
Bei blockiertem Rotor und einer Speisespannung über 7 V sollte die Stromaufnahme nicht über 100A sein
und der Drehmoment darf nicht unter 0,033kgm liegen.

Also ist quasi nur Test 1 was das man checken kann.

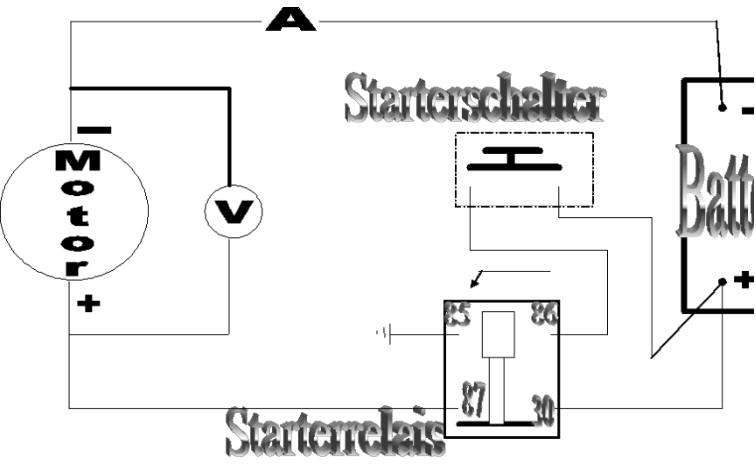

Um nochmal die Schaltung der Messgeräte zu verdeutlichen noch ein Bild:
Anlasser
