LED Rücklicht selber bauen
Schritt 0: Das
Material
-

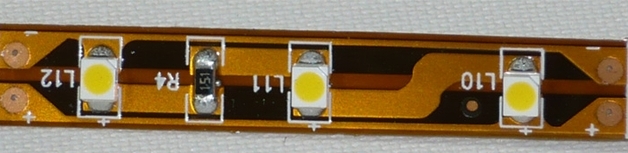

45cm SMD streifen wahlweise aus der Bucht, Artikelnummer: 320548728795
- Einen
Streifen Plexiglas 16x5cm
-
Heißkleber
- 50cm dünnes Lautsprecher kabel-
Lötkolben- Lötzinn
- Flussmittel
- Schrumpfschlauch
Schritt 1: Der
Ausbau

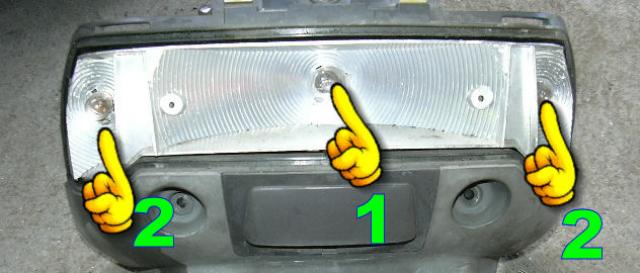

Als

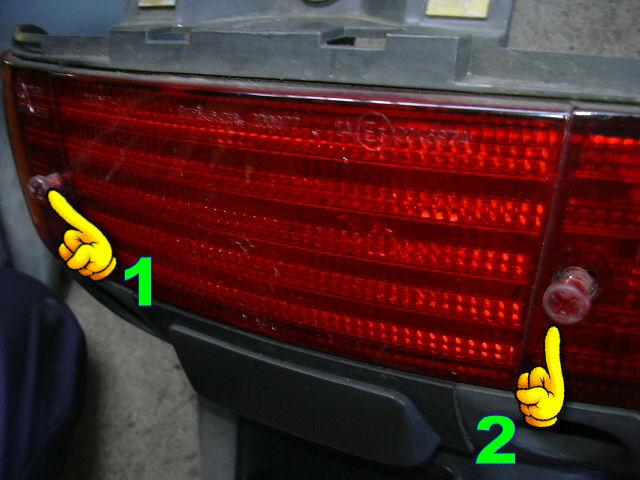

erstes müssen wir die beiden Schrauben hinten abschrauben mit denen Die
Abdeckkappen befestigt sind.

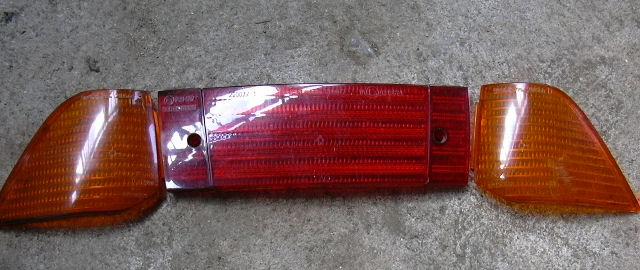

Dann habt ihr drei
Teile die Ihr ab machen könnt. Blinker Rechts, Blinker Links und die
Streuscheibe von Stand und Bremslicht
Nun könnt Ihr den
Reflektor sehen den ihr raus ziehen müsst und die Kabel die da dran
sitzen abziehen
Wenn
die Kabel dann ab sind könnt ihr es so entnehmen
Schritt 2: Bau
der Plexiglasplatte
Nun
müssen wir die Plexiglasplatte zuschneiden damit wir dort die SMD

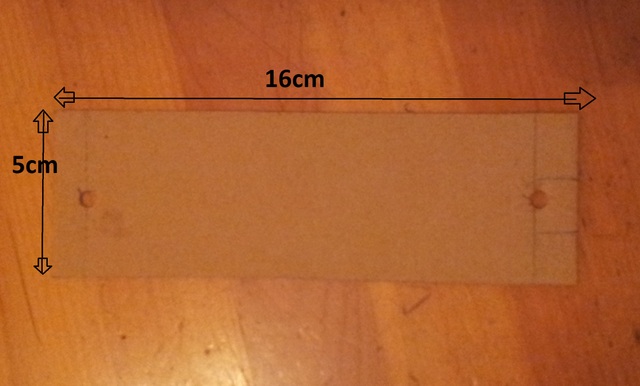

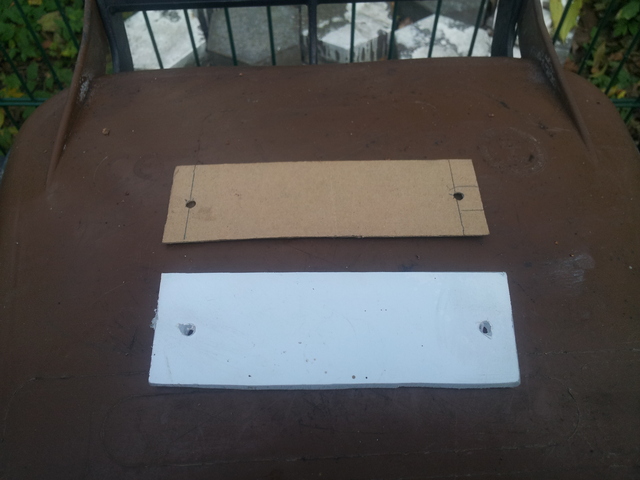

streifen drauf kleben können. Hier mal eine Schablone:
Die Platte sollte 16cm Lang sein
und 5cm Hoch sein damit sie in die Rückleuchte passt.
Die Löcher die ihr auf dem Bild
seht braucht ihr nicht machen da wir sie nicht brauchen.
Schritt
3: Der LED Einbau
So

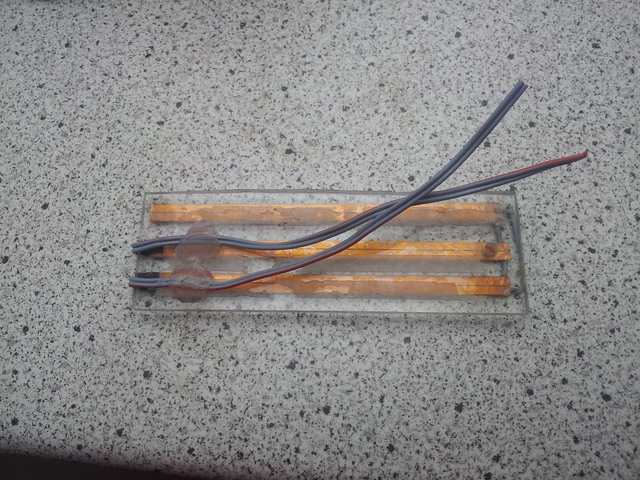

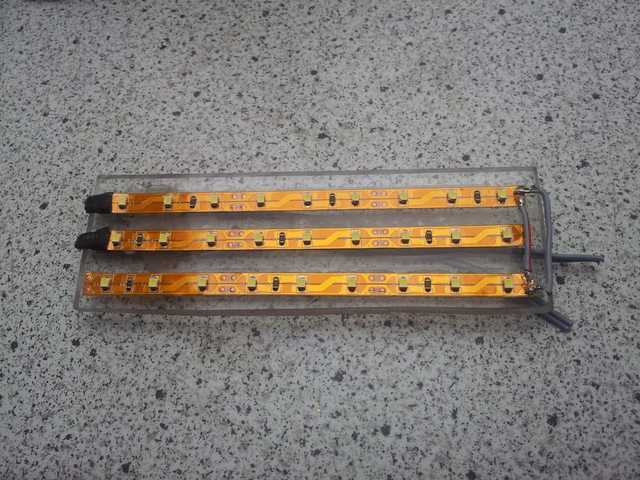

nun müssen wir die 3 SMD streifen auf die Plexiglasplatte kleben so wie
es auf dem Bild gezeigt ist. Der Obere und der Untere streifen werden
verbunden mit 2 Kabeln. Ein Kabel für + und das andere für-. Bitte
darauf achten das ihr + an + und - an - Lötet.
Wenn
das geschafft ist müssen wir an den Oberen und den Mittleren jeweils
20cm Kabel dran löten. Damit werden sie dann später angeschlossen. Wenn
ihr die Kabel dran gelötet habt vergesst nicht den Schrumpfschlauch
über die Kabel zu machen.

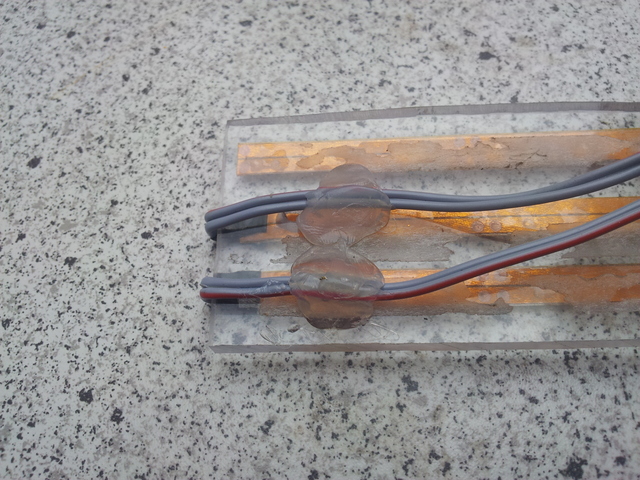

Das
Ergebnis sollte dann wie folgt aussehen
So es geht weiter,
nun nimmt ihr euch die Beiden 20cm Kabel und biegt sie um die
Plexiglasplatte herum und fixiert sie mit Heißkleber damit sie so
sitzen bleiben
Und
nun Habt Ihr schon die Haupteinheit fertig und es kann an den Einbau in
die Rückleuchte gehen.
Ihr
nehmt die Rücklichtbirne aus dem Reflektor heraus da ihr sie nicht mehr
braucht.

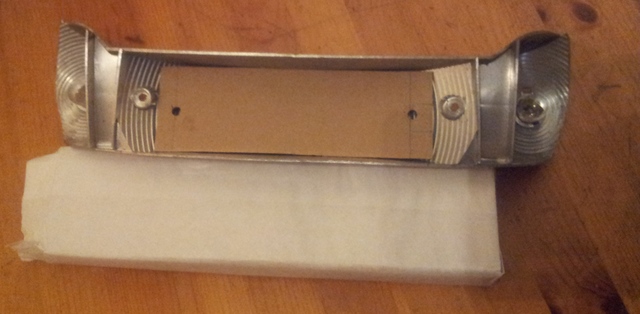

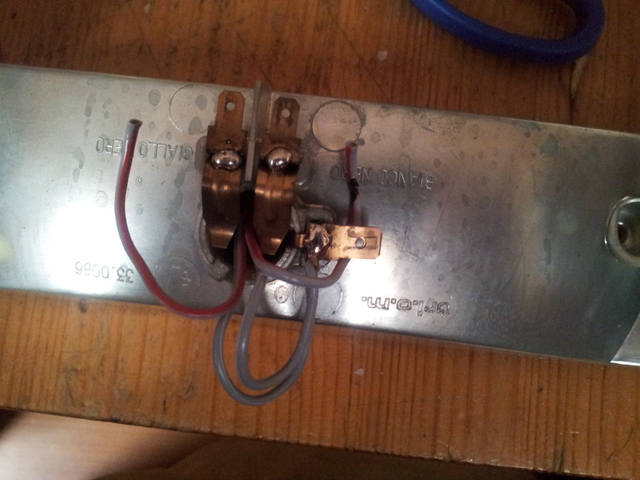

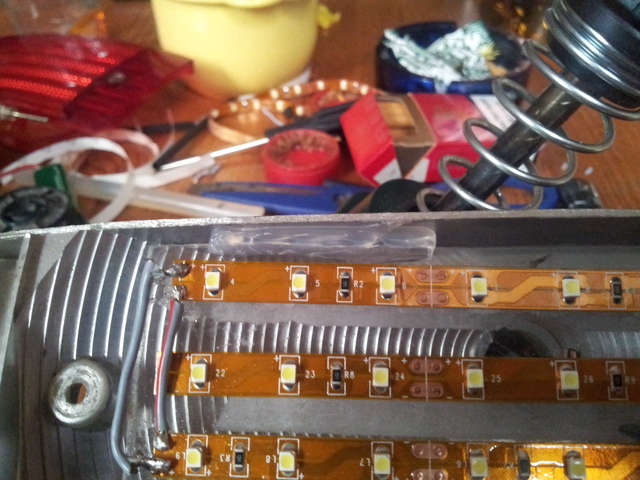

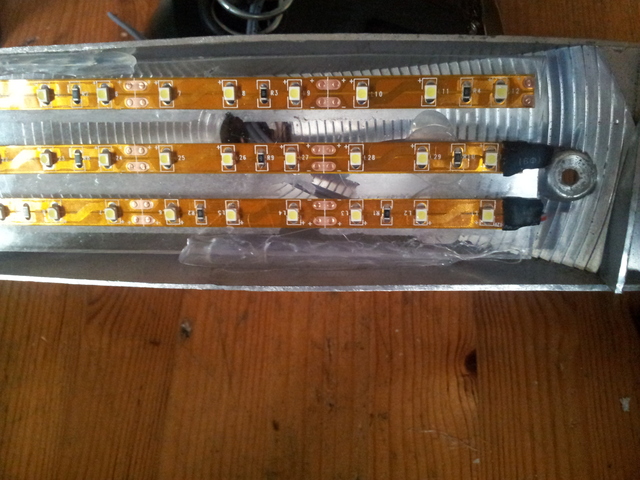

Ihr
setzt die SMD Einheit gerade in den Reflektor rein und führt die beiden
Kabel hinten durch das loch von der Glühbirne.
Wenn
die Einheit dann gerade sitzt müsst ihr sie mit Heißkleber oben und
unten fixieren

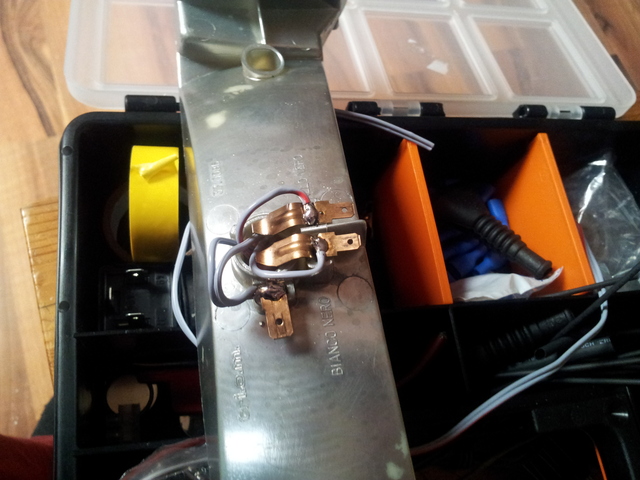

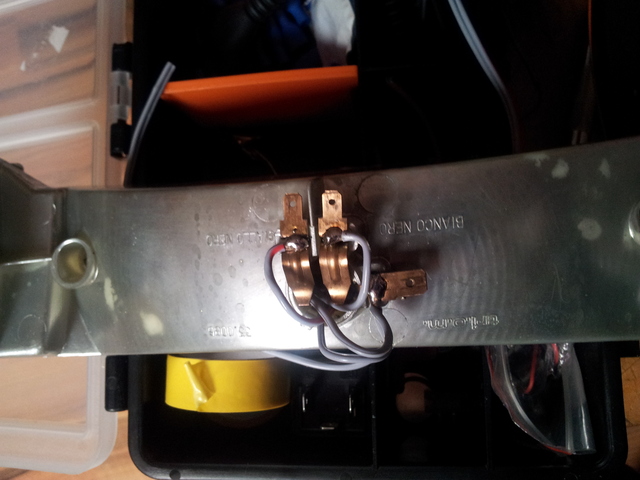

So nun sollte alles

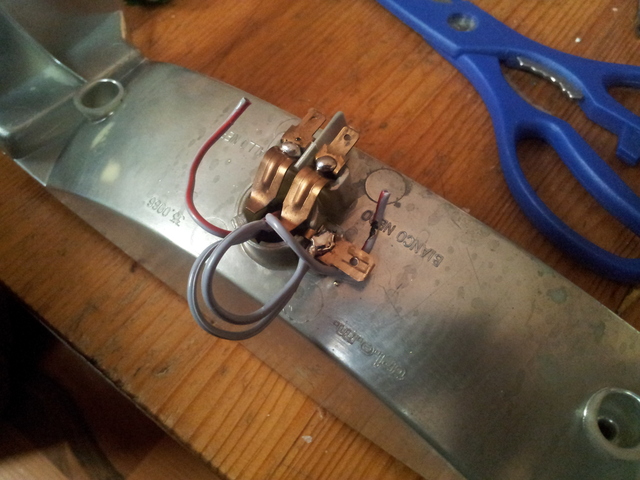

richtig und fest sitzen. Jetzt müssen wir die Rückleuchte nur noch
richtig anschließen, die beiden - Kabel müsst ihr zusammen drehen und
mit Zinn versehen damit die beiden zusammen bleiben. Dann habe wir noch
das + von Standlicht und das + vom Bremslicht das auch an den Spitzen
mit Zinn versehen werden sollte.
Nun müssen wir nur
noch das Standlicht + an den Linken Kontakt L&oml;ten und das Bremslicht +
an den Rechten Kontakt Löten.
So
und nun seit Ihr auch schon fertig mit der LED Rückleuchte. So schwer
war es doch nicht oder??

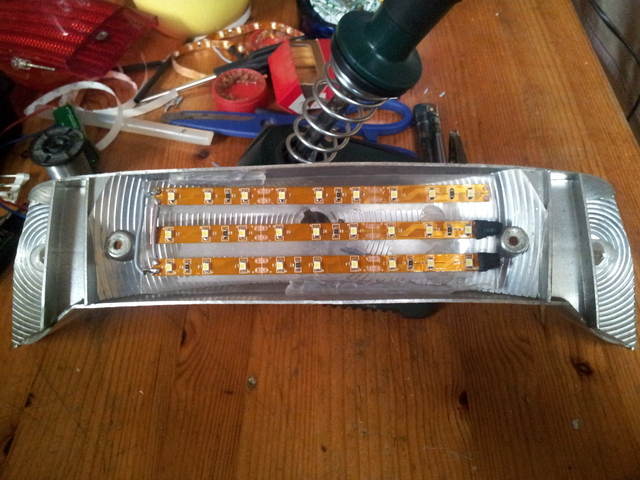

Und das Ergebnis
sieht dann so aus......
