Aufbau der Gaszug Verteilderdose


Da es öfters mal zu Problemem damit kommt wie dieder Verteiler aufgebaut ist
Gibts hierzu vom DJABC ein Bild und ein wenig Text..



Generell hat die Verteilerdose 3 Öffnungen.

1. eine Öffnung wo der Gaszug vom Gasgriff aus reingeht.
2. eine Öffnung wo der Gaszug zur Ölpumpe raus geht
3. eine Öffnung wo der Gaszug zum Vergaser raus geht.

Die Verteilerdose macht ja nichts anderes als 1 Gaszug auf 2 Gaszüge
zu verteilen. Arbeitet wie eine Art Umlenkrolle.
Wenn du dir die Dose anschaust. kommt auf jeden Fall der Gaszug von
vorne auf die Seite mit der einzelnen Öffnung.
Dieser läuft in der mittleren Führung durch das Innenteil.

( Auf dem Bild Nr. 1 )
Auf der Seite die 2 Öffnungen hat, kommt in das obere Loch der Zug
zur Ölpumpe, in das untere der zum Vergaser.

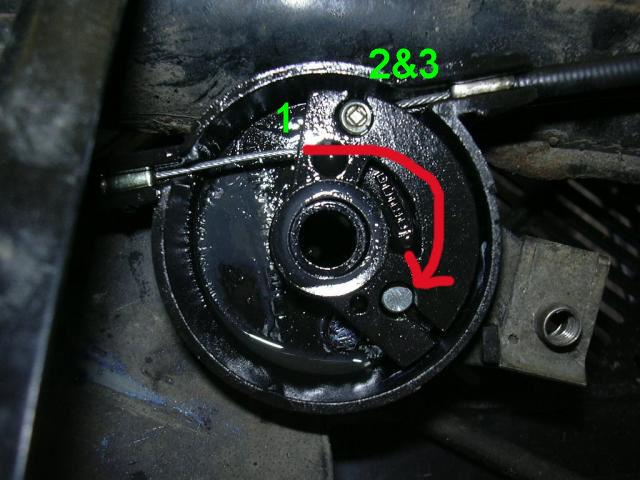

Ich habe nochmals ein Bild gemacht mit einer Einzeichnung der Züge.
Gaszug Verteiler
