    Hier eine Anleitung zum zerlegen eines Sfera NSL Tachos.

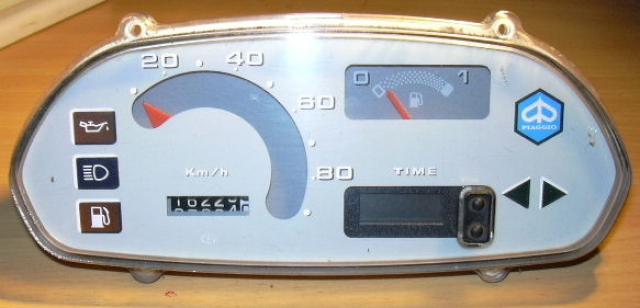

    a) Tacho komplett

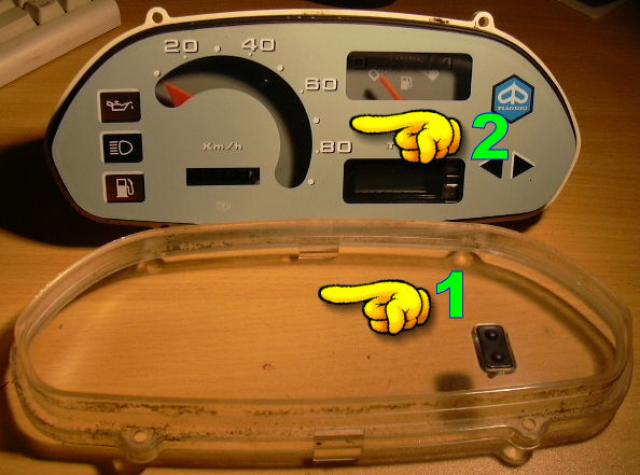

    b) Abnehmen der Frontescheibe. Sie wird an den Seiten des Tachos nur durch 2 Klemmen auf dem Tacho gehalten.
    1= Glasdeckel
    2= Tachoblatt

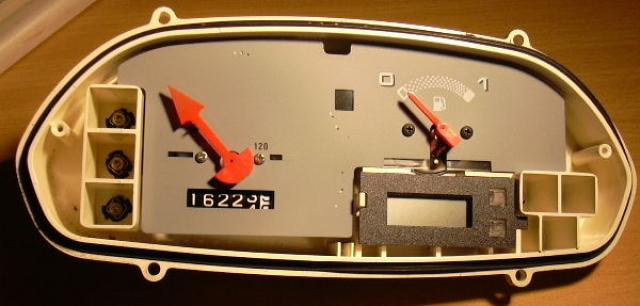

    c) Das Tachoblatt abnehmen und man schaut auf den "Hintergrund "

    d) Die Nadeln entfernen

    1=Tachonadel
    2=Nadel Benzinuhr

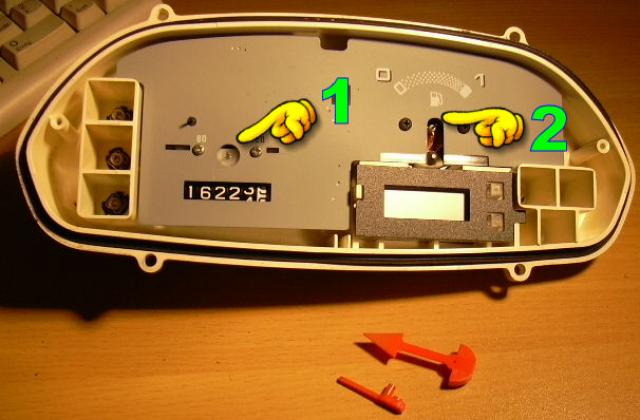

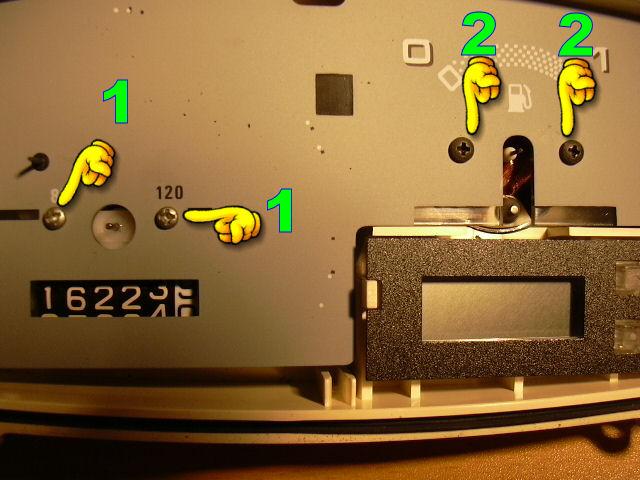

    e) entfernen des Hintergrundes

    die Schrauben 1+2 lösen und Hintergrund vorsichtig abziehen.
    Nicht mit Gewalt ziehen, da in Nähe des Tachos von hinten 2 Hacken sind, die erst entrasten müssen.

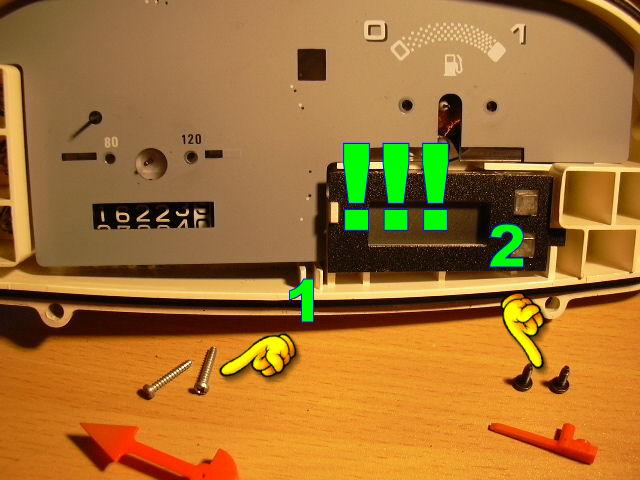

    f) ACHTUNG!!!
    Die Schrauben sind unterschiedlich lang und dürfen beim Zusammenbauen nicht vertauscht werden, da sonst die Bauteile darunter Schaden nehmen können.
    1= lange Schrauben Tacho
    2= kurze Schrauben Tankanzeige

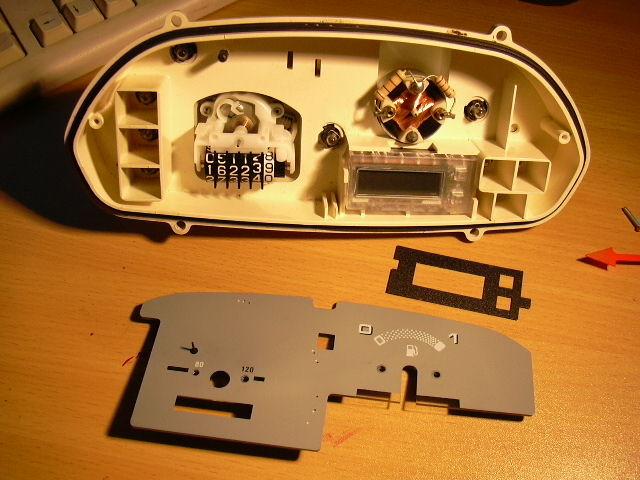

    g) hat man den Hintergrund abgenommen, schaut man in das "Innenleben" des Tachos.

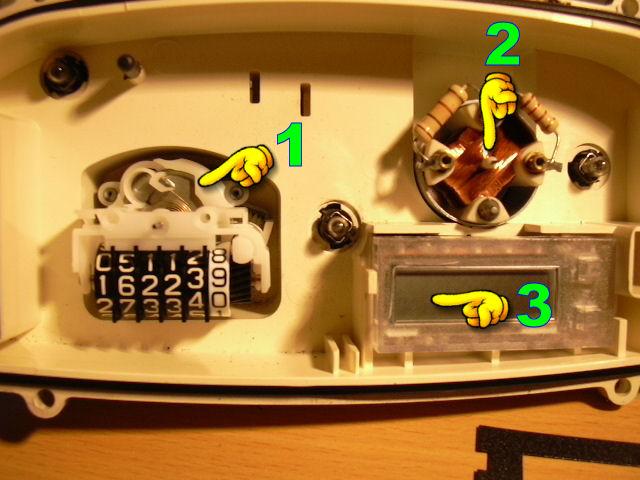

    h) jetzt sieht man :

    1= Tachoeinheit
    2= Tankeinheit
    3= Uhr
    Beschreibung Batteriewechsel der Uhr

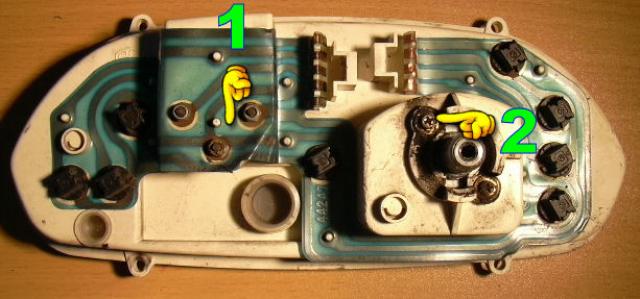

    i) Rückansicht des Tachos
    1= hier hinter sitzt die Tankanzeige
    2=Rückseite Tacho mit Anschluss der Tachowelle

    j) Möchte man die Tachoeinheit komplett aus dem Gehäuse herausnehmen, muss man die Schrauben 1+2 lösen.
    Dann kann man die Tachoeinheit nach vorne rausnehmen.
    ACHTUNG !!!
    Mit Vorsicht Handhaben, denn die Nadel auf der der Zeiger sitzt ist sehr empfindlich !!

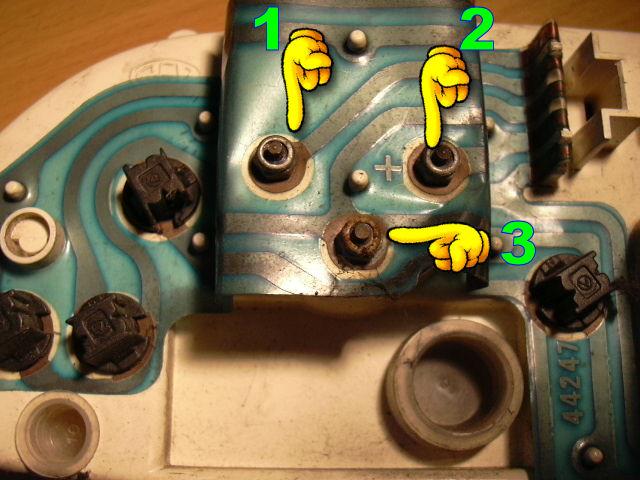

    k) Möchte man die Tankeinheit komplett aus dem Gehäuse herausnehmen, muss man die Schrauben 1-3 lösen.
    Dann kann man die Tankeinheit nach vorne rausnehmen.
    ACHTUNG !!!
    Mit Vorsicht Handhaben, denn die Nadel auf der der Zeiger sitzt ist sehr empfindlich !!

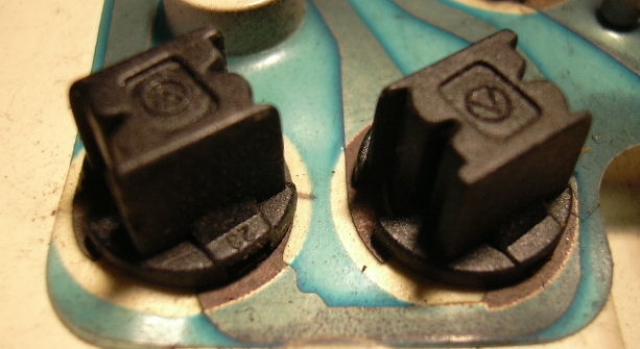

    l) Hier sieht man die Lampenfassungen die von hinten in den Tacho eingeschraubt sind und für dessen Beleuchtung sorgen.
    Es handelt sich um einen Bajonettverschluss, der mit ca. einer viertel Umdrehung rein und rausgedreht wird.

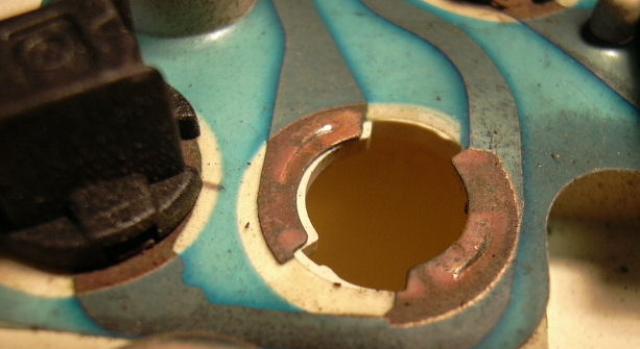

    m) Eine Lampe entfernt

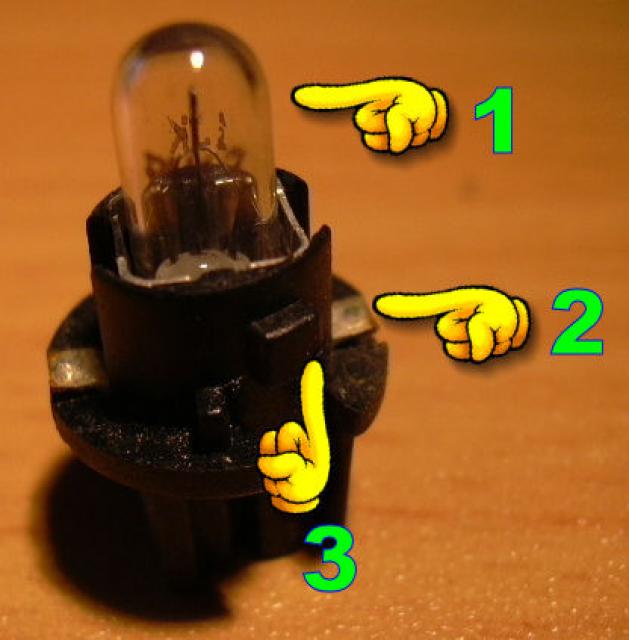

    n) Das ist ein sogenanntes Glassockelbirnchen.

    1= Birnchen
    2= Kontakte
    1= Bajonett Verschluss.

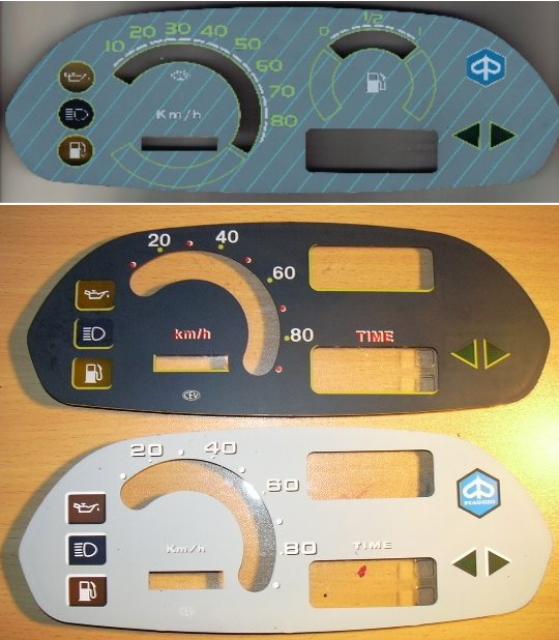

    o) Es gibt unterschiedlichste designs der Tachoblätter die verbaut wurden.
    Hier mal 3 Stück die ich habe :
